Nokia slušalice na Android telefonu
Jedno od interesantnijih pitanja koje sam dobio od vas je i da li
slušalice sa Nokie mogu da se upoterbe na Android uređaju. Odgovor je da
... mogu. Neko će reći: "Hej, probao sam. Ne može". Pa, to je delimično
tačno. Ako biste Nokia sluške tek tako priključili na Android telefon
one ne bi radile. Potrebna je mala prepravka.
Prvo malo
objašnjenje. Do 2012 Nokia i još nekoliko proizvođača su za svoje 3.5
audio izlaze koristili OMTP standard povezivanja. Nakon toga su

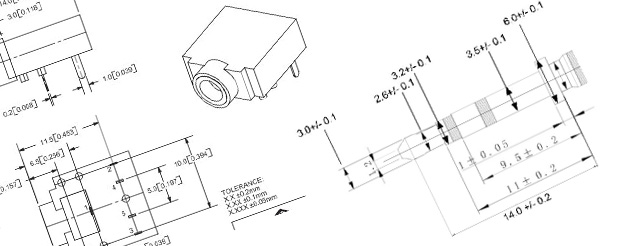

manje-više svi prešli na CTIA standard. Audio džek 3.5mm kakvog znamo ma
koliko fizički izgledao isti ipak ima razlike. Ovde, naravno govorimo o
džeku sa četiri kontakta a ne sa onim sa tri. OMTP džek sa svoja četiri
kontakta vodi zemlju (-), mikrofon i levi i desni izlaz stereo zvuka.
CTIA džek radi to isto, samo su na njemu mikrofon i zemlja zamenili
mesta. To znači da OMTP slušalice na Androidu neće raditi uopšte, kao ni
slušalice sa Androida (CTIA) na par godina staroj Nokiji.
Ako
ste malo vešti možete prevezati ove dve žice i upotrebiti vaše stare
slušalice sa Nokije na vašem novom Android uređaju. Postoje tri načina.
Potrebno vam je unimer (multimer, zujalica ...), lemilica, izolir traka,
skalpel, eventualno malo tanke žice od starih sluški... S obzirom da je
pitanje bilo u vezi WH-102 slušalica, objasniću za njih ali princip je isti. U kablu imamo pet žica:
- Bela - Mikrofon +
- Zlatna - Mikrofon -
- Zelena - Levi zvučnik +
- Crveno/zelena - Zvučnici -
- Crvena - Desni zvučnik +
Prvo najmanje elegantan način. Rasečemo izolaciju kabla na mestu gde nam odgovara ali pri tom pazimo da ne oštetimo izolaciju na samim žicama. Sečemo belu, zlatnu i crveno/zelenu žicu.
Nakon skidanja izolacije sa krajeva, žice iz pravca slušalica ka džeku vezujemo ovim redom:
- Bela sa Zlatnom
- Zlatna i crveno/zelena se zajedno vezuju sa belom
- Crveno/zelena iz pravca džeka se izoluje.
Elegantnije rešenje je da lagano otvorite onu malu kutijicu (handsfree) na sredini kabla sa tasterom. To možete uraditi skalpelom. Unutra ćete videti malu štampanu pločicu na koju su žice o kojima je reč zalemljene. Opet ako niste sigurni koje žice gde vode ili boja nije odgovarajuća proverite unimerom ili zujalicom. Kada ste utvrdili sve obratite pažnju da ne prevežete pogrešnu stranu PCB pločice. Dakle, radimo sa žicama iz pravca džeka. Žice prevezujemo (prelemljujemo) sledećim redom:
- Bela sa zlatnom
- Zlatna sa Belom
- Crveno/zelena se izoluje.
- Mesto na pločici gde je Crveno/zelena bila se jednom tankom žicom premošćava sa mestom gde ste upravo zalemili Belu.
Na kraju treba da ste dobili:
- Bela - Mikrofon i Zvučnici -
- Zlatna - Mikrofon +
- Zelena - Levi zvučnici +
- Crveno/zelena - izbačena, izolovana
- Crvena - Desni zvučnici +
I na kraju, najelegantnije rešenje. OMTP to CTIA adapter. Gde ga naći? Nisam ga našao nigde kod naših prodavaca ali može se poručiti preko neta.
DX - Adapter bez kabla
DX - Adapter sa kablom
